Você já está cansado de ter que levar para fora aquele longo rolo de mangueira para regar o seu jardim? E o que dizer quando você está de férias? Você tem que depender de amigos, familiares ou vizinhos para aguar suas plantas e jardim.
O sistema de automação residencial é uma ótimas ideais para controlar o sistema de irrigação da sua casa, permitindo que os aspersores possam serem controladas por tempo e até mesmo pela previsão do tempo.
Este guia mostra como utilizar o sistema para controlar a sua irrigação em intervalos regulares. Para isso, iremos utilizar a central de automação da Fibaro HCL, um modulo relé, uma válvula solenoide para controle da água, aspersor de irrigação, mangueiras e engates conforme necessidade.
Módulo Relé
Mangueiras, engates e aspersores.
Válvula solenóide

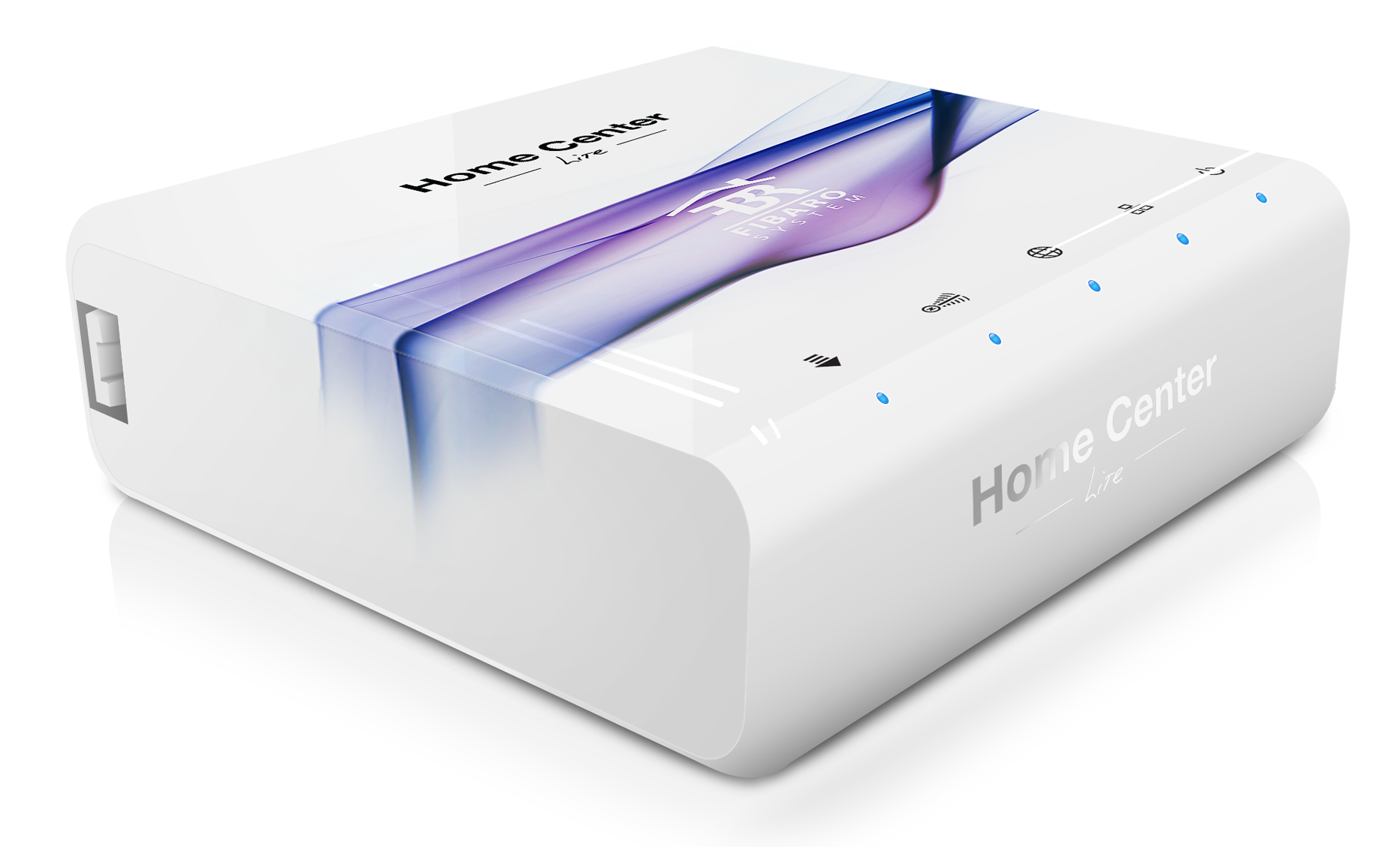

Central de Automação

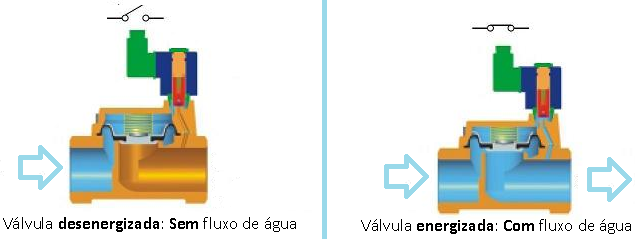

Válvula solenoide
Ela é a responsável em liberar o fluxo de água para o jardim. Seu funcionamento é bem simples, quando energizada, o fluxo de água está livre, e quando retiramos a energia ela bloqueia a passagem da água. Funciona igual a uma torneira, porém seu acionamento é elétrico.
Módulo Relé
Será o responsável em energizar a válvula solenoide, seu funcionamento é igual a um interruptor convencional, porém seu acionamento é elétrico.

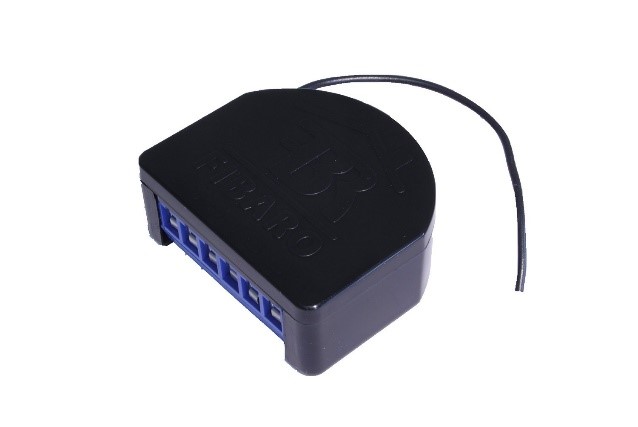

Módulo relé FGS221

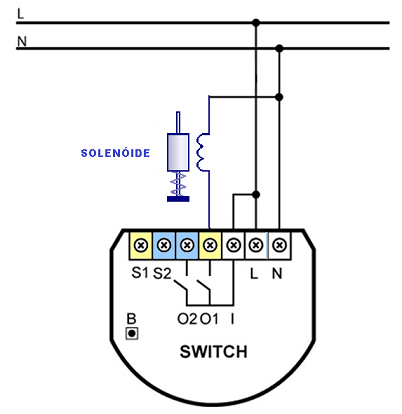

Esquema de ligação do solenoide ao módulo relé.
Aspersor
É o aparelho responsável em dividir o jorro d’água em gotículas e molhar suavemente o solo. Você pode usar a quantidade e modelo que atenda às suas necessidades. A ligação é feita como se estivéssemos usando em uma torneira normal, porém iremos ligar a entrada da água do aspersor na saída da água da válvula solenoide.
Aspersor de água

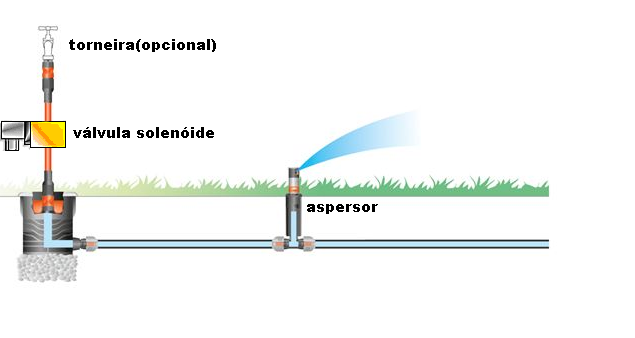

Ligação hidráulica entre torneira, válvula e aspersor.
Configuração do sistema
Depois de efetuado toda a montagem elétrica e hidráulica, é hora de configurar o sistema e programar os horários para rega do jardim. A central Fibaro tem um painel reservado para o sistema de irrigação, você pode acessar na tela de Painel:

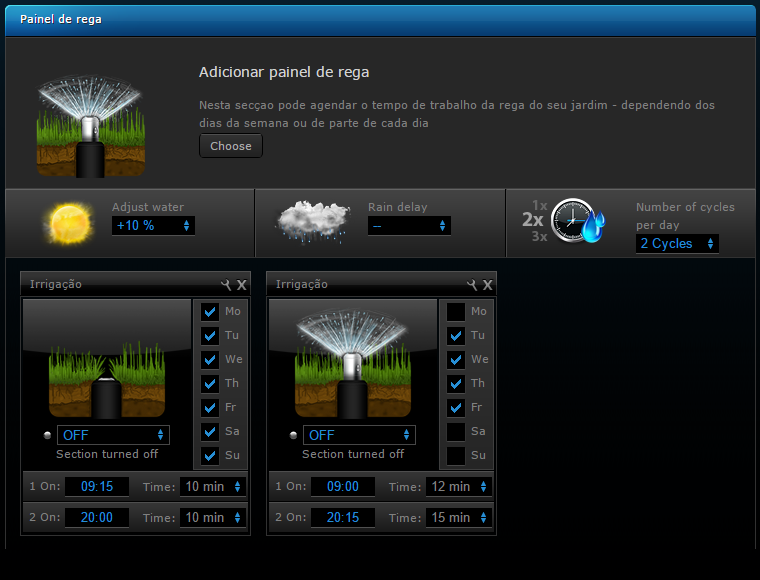

Tela do painel de irrigação
O painel de irrigação está disponível nas centrais da Fibaro Home Center 2 (HC2) e Home Center Lite (HCL).
Ele permite que você adicione os módulos relé que irão controlar as válvulas de água, cada um dos quais pode ter a sua própria agenda dando um controle flexível que vai além do sistema automático de liga e desliga.
- Horários individuais: Cada aspersor tem seu próprio cronograma – tempo, duração e dias da semana.
- Controle Individual: Cada aspersor pode ser acionado automaticamente ou pode ser substituído pela função – OFF ou ligado por até 15 minutos.
- Ajuste Água: Aumentar ou diminuir o tempo de rega para todos os aspersores em (até + 100% ou -90%)
- Atraso devido à chuva: Atrasa o próximo período de rega para todos os aspersores em até 72 horas
- Ciclos: Escolha quantas vezes por dia os aspersores são ativados (até 5 ciclos)
O painel de irrigação é fácil de configurar e usar:
- Ir para a Painéis> Painel de rega
- Clique no botão Escolhe
- Selecione os dispositivos de controle de irrigação na lista suspensa e clique em Fechar
- O dispositivo aspersor será adicionado ao painel – os ícones de dispositivo também serão atualizados para um aspersor.
- Selecione o número de ciclos diários a partir da lista suspensa.
- Configure cada aspersor para o correto período, Tempo (duração) e dias de semana.
- Clique no botão azul SALVAR na barra lateral à direita.
Você tem agora um sistema de irrigação automático. Você também pode ajustar os tempos para cada aspersor individuais ou usando o controle de Ajuste de água e atraso de chuva.
Gustavo Rosa Pinto
Smart Automação Residencial
Fontes: Vesnet, Fibaro Life
